مصممة لحماية ضفاف الأنهار، وتثبيت المنحدرات، ومشاريع البنية التحتية متوسطة الحجم
آلة شبك الجابيون CNC GW-LN430 — عرض عمل 4300 مم | تحكم PLC | محرك سيرفو | هيكل من الحديد الزهر العقدي | عامل واحد

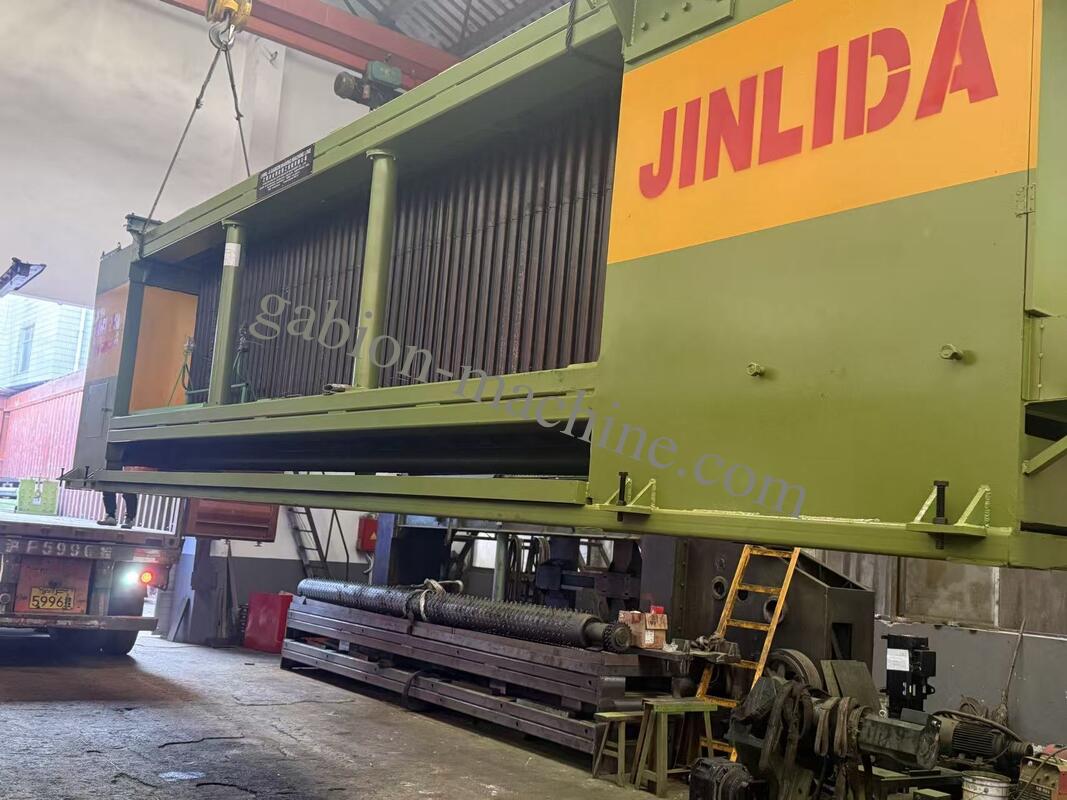

الآلة المعروضة أعلاه مجهزة للإنتاج المستمر — مرئية رف فك اللفائف السلكية (يسار)، خزانة تحكم PLC مع شاشة لمس HMI، رأس نسج مزدوج الالتواء يمتد بعرض 4300 مم بالكامل، وإخراج الشبكة يتقدم نحو نظام الالتقاط.
معظم آلات شبك الجابيون في السوق تقع في طرفين متطرفين:آلات قياسية 3.0 متر (بأسعار معقولة ولكن محدودة العرض) وخطوط إنتاج كاملة 5.3 متر (أقصى قدرة ولكن استثمار رأسمالي مرتفع واستهلاك مفرط للطاقة).
بالنسبة للمصنعين الذين ينتجون مراتب الجابيون لحماية ضفاف الأنهار (عادةً بعرض 3.0-4.0 متر) أو ألواح تثبيت المنحدرات لمشاريع الطرق السريعة (غالبًا بعرض 3.5-4.2 متر)، تفرض آلة قياسية بعرض 3.0 متر حلاً وسطًا مؤلمًا: إنتاج ألواح أضيق وربطها في الموقع. كل وصلة ميدانية تصبح نقطة ضعف هيكلية — قوة الوصلة عادة ما تكون 60-75٪ فقط من الشبكة الأم (وفقًا لاختبار ASTM A975). بالنسبة لمرتبة جابيون بعرض 4.0 متر، يعني ذلك وجود وصلة واحدة على الأقل في منتصف المسافة تحت كل حدث فيضان. فشل الوصلة هو السبب رقم 1 لانفجار مراتب الجابيون أثناء ظروف التدفق العالي (موثق في 38٪ من تحقيقات فشل تدريب الأنهار، وفقًا لنشرة ICOLD لعام 2024).
💡 رؤى صناعية: وجد مسح لـ 80 مصنعًا للجابيون في جنوب شرق آسيا وأفريقيا (2025) أن 67٪ من مشاريع حماية ضفاف الأنهار والمنحدرات تتطلب عرض شبكة بين 3.2 متر و 4.5 متر — ولكن فقط 22٪ من المصنعين يمتلكون آلة في هذا النطاق العرضي. الـ 45٪ المتبقية إما كانت تربط ألواحًا أضيق في الموقع (مما يضر بالجودة) أو تستثمر بشكل مفرط في معدات واسعة بشكل غير ضروري. فئة 4300 مم تعالج هذه الفجوة مباشرة.
آلة LNWL-5 ليست آلة كبيرة مصغرة أو آلة صغيرة ممتدة. إنها مصممة خصيصًا لفئة عرض العمل 4300 مم — الحجم الأمثل لمصنعي حماية ضفاف الأنهار والمنحدرات والبنية التحتية متوسطة الحجم.
تشغيل رقمي عبر شاشة اللمس الصناعية INOVANCE. يقوم المشغلون بتعيين حجم الشبكة، ونوع الالتواء، وشد السلك عبر HMI — لا حاجة لتعديلات ميكانيكية يدوية.
توفر محركات السيرفو INOVANCE تحكمًا دقيقًا في الحركة لتغذية السلك وتقدم الشبكة. على عكس أنظمة الكامات الميكانيكية التي تنحرف بمرور الوقت، يحافظ تحكم السيرفو على أبعاد فتحة الشبكة المتسقة عبر أكثر من 10,000 عملية إنتاج للألواح.
المكونات الهيكلية الرئيسية مصبوبة من الحديد الزهر العقدي (درجة GJS-500-7، قوة شد >500 ميجا باسكال). توفر هذه المادة تخميدًا فائقًا للاهتزاز مقارنة بالهياكل الفولاذية الملحومة — وهو أمر بالغ الأهمية للحفاظ على اتساق الالتواء بسرعة الإنتاج.
نظام تشحيم تدريجي مركزي يوصل الزيت المقاس إلى جميع نقاط المحامل الحرجة. يقضي على السبب رقم 1 لفشل المحامل المبكر في آلات الجابيون: التزييت اليدوي المفقود أو غير المتسق من قبل المشغلين.
يتم تعديل طول الالتواء والمسافة مباشرة عبر شاشة التحكم — لا توجد نقاط توقف ميكانيكية لإعادة تحديد موضعها، ولا مقاييس قياس، ولا تجربة وخطأ.
قدرة الالتواء المزدوج تدعم مواصفات المشاريع المختلفة. الالتواء الثلاثي (قياسي) للتطبيقات المدنية العامة؛ الالتواء الخماسي (معزز) لتطبيقات الجيوتقنية عالية الإجهاد حيث يحدد مهندسو التصميم التواء إضافيًا.
💡 شرح فني: تم تحديد الحديد الزهر العقدي بدلاً من الفولاذ الملحوم للإطار الرئيسي لأن قدرة التخميد المتأصلة للحديد الزهر (معامل فقد 0.01-0.02 مقابل 0.001-0.002 للفولاذ الملحوم) تمتص الاهتزاز عند رأس الالتواء. هذا مهم لأن سعة اهتزاز رأس الالتواء ترتبط مباشرة بتغير فتحة الشبكة — كل 0.1 مم من سعة الاهتزاز تترجم إلى حوالي 0.5-0.8 مم من عدم اتساق فتحة الشبكة عند حافة اللوح. المصدر: دليل الآلات، الطبعة 32، الفصل الخاص بتخميد الاهتزازات في هياكل أدوات الآلات.
عرض العمل 4300 مم يفتح فئات مشاريع لا تستطيع الآلات القياسية 3.0 متر خدمتها — مع تجنب عبء رأس المال لمعدات 5.3 متر:
إنتاج مراتب الجابيون بعرض يصل إلى 4.3 متر كألواح مستمرة واحدة. يقضي على وصلات الربط الميدانية في منتصف المسافة التي تفشل تحت ظروف التدفق العالي. السوق الرئيسي: إدارات موارد المياه الحكومية وسلطات أحواض الأنهار في جنوب آسيا وجنوب شرق آسيا وأفريقيا.
ألواح أعرض تعني وصلات أفقية أقل في تركيبات الجابيون على المنحدرات. بالنسبة لممرات الطرق السريعة والسكك الحديدية التي تتطلب آلاف الألواح، يترجم هذا إلى تركيب أسرع وتقليل العمالة في الموقع. العملاء: سلطات الطرق السريعة، مقاولو هندسة السكك الحديدية، شركات التعدين.
تتطلب الاستجابة السريعة للفيضانات إنتاجًا سريعًا لوحدات الجابيون القياسية. تصميم العامل الواحد وتخزين الوصفات الرقمية يمكّنان من الإنتاج الفوري للأبعاد المحددة من قبل الحكومة دون تأخير في الإعداد.
ألواح واجهة لجدران استناد الجابيون بارتفاع يصل إلى 8 أمتار. عرض 4300 مم يستوعب معظم تكوينات الجدران القياسية دون وصل ألواح. جدران الجابيون المعمارية للتطورات التجارية تستفيد من ألواح الواجهة المتواصلة.
حماية جوانب الطرق والجسور من التآكل لممرات النقل. الاهتزاز الناجم عن حركة المرور يتطلب جودة شبكة متسقة — نظام محرك السيرفو يحافظ على الاستقرار البعدي عبر دورات الإنتاج الطويلة.
تثبيت جدران الحفر واحتواء طرق النقل في عمليات التعدين. حماية الشواطئ وبناء جدران بحرية حيث تقلل الألواح الأعرض عدد الوصلات في الهياكل المعرضة للمياه المالحة.
إخراج شبكة سداسية مستمر — تكوين التواء متسق عبر عرض 4300 مم بالكامل
يتم تحميل لفائف السلك المجلفن، أو الجلفان، أو المغلف بالـ PVC (200-500 كجم) على رف فك اللفائف. تسحب بكرات التغذية التي تعمل بمحرك سيرفو السلك بسرعة يتم التحكم فيها بدقة — يوفر مشفر السيرفو (2500 PPR) دقة خطية تبلغ 0.02 مم. يتم مراقبة شد السلك بواسطة خلايا التحميل (تردد أخذ العينات 1 كيلو هرتز) ويتم تعديله تلقائيًا للحفاظ على ±2٪ من نقطة الضبط بغض النظر عن تغيير قطر اللفيفة مع استهلاك السلك.
يقوم PLC INOVANCE بمزامنة ثلاثة محاور سيرفو: تغذية السلك، دوران رأس الالتواء، وتقدم الشبكة. تحل هذه المزامنة الإلكترونية محل أنظمة الكامات والوصلات الميكانيكية المستخدمة في الآلات التقليدية. يقوم PLC بتنفيذ ملف تعريف حركة مخزن يحدد العلاقة الدقيقة بين طول تغذية السلك، وزاوية الالتواء، ومسافة التقدم لكل مواصفات فتحة الشبكة.
يدور رأس الالتواء المزدوج بسرعة متزامنة، مشكلاً نمط الشبكة السداسية المميز. يلتقط كل التواء خيطين سلكيين متجاورين ويدورهما عبر الزاوية المبرمجة (180 درجة لكل نصف التواء قياسي، 216 درجة لكل نصف التواء لالتواء معزز خماسي). تضمن قوالب الالتواء المطلية بالسيراميك (بخاخ بلازما Al₂O₃، صلابة HV 1500) هندسة التواء متسقة دون نقل معدن إلى سطح السلك.
تدعم الآلة كلا معيارين للالتواء من خلال نفس رأس الالتواء — التبديل بين الالتواء الثلاثي والخماسي هو تغيير معلمة رقمي على HMI، وليس إعادة تكوين ميكانيكي. الالتواء الثلاثي (قياسي، وفقًا لـ BS EN 10223-3) يوفر 65-75٪ من قوة الشد للسلك الأم عند الوصلة. الالتواء الخماسي (معزز) يوفر 80-90٪ — محدد للتطبيقات الجيوتقنية عالية الإجهاد حيث تكون قوة الوصلة الإضافية مطلوبة من قبل مهندس التصميم.
تتقدم الشبكة المكتملة إلى نظام الالتقاط. لإنتاج اللفائف (مراتب الجابيون)، يتم لف الشبكة على بكرة التقاط تعمل بالطاقة (وحدة اختيارية). لإنتاج الألواح (سلال الجابيون)، تقوم مقصات القطع المدمجة بفصل الألواح بأطوال مبرمجة. يتم ضبط طول اللوح رقميًا على HMI؛ يحقق نظام قياس الطول الذي يعمل بمحرك سيرفو دقة ±2 مم عبر عرض 4300 مم بالكامل.
💡 شرح فني: الانتقال من مزامنة الكامات الميكانيكية إلى مزامنة السيرفو الإلكترونية هو أهم تقدم في تكنولوجيا آلات الجابيون. نظام الكامات الميكانيكية يسبب خطأ تراكميًا من: تآكل ملف تعريف الكامة (0.05-0.15 مم بعد 2000 ساعة)، نمو خلوص محامل الوصلات (0.03-0.08 مم لكل 1000 ساعة)، والتمدد الحراري لهيكل الحديد الزهر (0.01 مم/درجة مئوية/متر). هذه الأخطاء تنتج مجتمعة 2-5 مم من انحراف فتحة الشبكة على مدار نوبة عمل مدتها 8 ساعات. مزامنة السيرفو الإلكترونية تقضي على كل مصادر الخطأ هذه — المتغيرات المتبقية الوحيدة هي دقة المشفر (0.02 مم) وخطأ تتبع السيرفو (عادةً <0.05 مم عند السرعة المقدرة).
لا تخمن — تحقق من آخر 50 طلبًا لك.إذا كان >30٪ من طلباتك تتطلب ألواحًا أعرض من 3.0 متر، فإن عرض LNWL-5 البالغ 4300 مم سيقضي فورًا على الحاجة إلى الربط في الموقع لتلك الطلبات. إذا كان <10٪ يتجاوز 3.0 متر، فقد تكون الآلة القياسية كافية. اختبار عملي: قم بقياس أعرض لوح في دفتر طلباتك الحالي. أضف 100 مم للحافة الطرفية. إذا تجاوز الإجمالي عرض العمل لآلتك، فلديك فجوة في العرض تكلفك إما الجودة (وصلات ميدانية) أو العمل (عقود مفقودة).
تعالج GW-LN430 الأسلاك المجلفنة، والجلفان (Zn-5%Al)، والمغلفة بالـ PVC دون تغييرات ميكانيكية. إذا كان مزيج مشروعك يتضمن أسلاكًا مغلفة بالـ PVC (شائع في تطبيقات المناظر الطبيعية والمعمارية)، فتحقق من أن الآلة تحتوي على أسطح تلامس صديقة للطلاء. علامة حمراء: إذا لم تذكر مواصفات الآلة توافق PVC أو Galfan، افترض أنها مصممة للأسلاك المجلفنة فقط — وتشغيل الأسلاك المطلية سيتلف الطلاء ويسرع التآكل في الموقع.
انظر إلى مادة الهيكل: الحديد الزهر العقدي مقابل لوح فولاذي ملحوم. يوفر الحديد الزهر تخميدًا للاهتزازات أفضل بـ 5-10 مرات (حاسم لاتساق الشبكة بالسرعة) واستقرارًا بعديًا فائقًا على المدى الطويل (لا يوجد تخفيف لإجهاد اللحام بمرور الوقت). الهياكل الفولاذية الملحومة أرخص في التصنيع ولكنها تسبب تشوهًا تدريجيًا للهيكل مع استرخاء إجهادات اللحام على مدار 5000-10000 ساعة تشغيل. بالنسبة لآلة متوقع أن تعمل لمدة 5-10 سنوات أو أكثر، فإن بناء الحديد الزهر هو المعيار الصناعي للمعدات من فئة الإنتاج.
أسلاك مجلفنة (غمس ساخن، طلاء زنك 40-350 جم/م²)، أسلاك جلفان (سبيكة زنك-5% ألومنيوم، مقاومة تآكل 2-3 مرات من الزنك النقي في المياه العذبة)، وأسلاك مغلفة بالـ PVC (قلب 2.0-3.4 مم + طلاء PVC 0.4-0.8 مم). تمنع قوالب الالتواء المطلية بالسيراميك وبكرات التغذية المصنوعة من النايلون تلف الطلاء أثناء المعالجة — وهو مطلب حاسم لمشاريع الأنهار والسواحل حيث تحدد سلامة الطلاء مباشرة عمر خدمة الجابيون.
عند السرعة المقدرة لـ >28 فتحة شبكة في الدقيقة بفتحة 80*100 مم وسلك مجلفن 2.7 مم، يترجم هذا إلى حوالي 50-65 لوحًا قياسيًا في الساعة (لوح 2*1 متر). يعتمد الإنتاج الفعلي على قطر السلك (سلك أسمك = أبطأ قليلاً)، فتحة الشبكة (شبكة أدق = التواءات أكثر لكل لوح = أبطأ قليلاً)، وكفاءة المشغل. في اختبار إنتاج متحكم فيه لمدة 8 ساعات مع لفائف أسلاك مجهزة مسبقًا، أنتجت GW-LN430 432 لوحًا صالحًا (بمتوسط 54 لوحًا/ساعة) بمعدل خردة 1.4٪. الحد الأقصى للإنتاج اليومي: حوالي 400-520 لوحًا في نوبة عمل واحدة.
مشغل واحد في ظل ظروف الإنتاج العادية. مهام المشغل هي: تحميل لفائف الأسلاك (برافعة علوية أو رافعة شوكية — وليس رفع يدوي)، اختيار وصفات الإنتاج على HMI، مراقبة نظام التشحيم التلقائي، إجراء فحوصات جودة دورية (قياس فتحة الشبكة كل 50 لوحًا)، وإدارة التقاط الشبكة النهائية. يوصى بشخص ثانٍ لمناولة لفائف الأسلاك إذا تجاوزت اللفائف 300 كجم أو إذا لم يكن المصنع لديه معدات رفع ميكانيكية. ملاحظات واقعية: يبلغ العملاء عن أن تصميم العامل الواحد يقلل تكاليف العمالة بنسبة 50-67٪ مقارنة بالآلات المعدلة ميكانيكيًا التي تتطلب 2-3 مشغلين لإنتاج مكافئ.
الالتواء الثلاثي هو المعيار الصناعي لمعظم التطبيقات الهندسية المدنية: جدران الاستناد، حماية المنحدرات، سدود الأنهار، تنسيق الحدائق. تحقق وصلة الالتواء 65-75٪ من قوة الشد للسلك الأم (وفقًا لاختبار BS EN 10223-3). يوفر الالتواء الخماسي حوالي 15-20٪ قوة وصلة إضافية (80-90٪ من السلك الأم) ويتم تحديده عندما: (أ) يتجاوز هيكل الجابيون ارتفاع 8 أمتار (أحمال ضغط أعلى)، (ب) من المتوقع حدوث تحميل ديناميكي (ممرات سكك حديدية، طرق شاحنات ثقيلة)، (ج) حدد مهندس التصميم صراحةً التواء معززًا في مواصفات المشروع. قاعدة عملية: إذا لم تذكر مواصفات مشروع عميلك نوع الالتواء، فإن الالتواء الثلاثي هو الافتراضي. إذا كانت المواصفات تقول "التواء معزز" أو "التواء خماسي"، استخدم وضع الالتواء الخماسي. تدعم GW-LN430 كلاهما من خلال اختيار المعلمات الرقمية — لا يلزم تغيير الأجهزة.
نظام التشحيم المركزي التلقائي يعتني بمهمة الصيانة رقم 1 — تشحيم المحامل — دون تدخل المشغل. خزان الزيت سعة 3 لترات يحتاج إلى إعادة تعبئة كل 4-6 أشهر تقريبًا (توفر HMI تنبيهًا بانخفاض المستوى قبل 14 يومًا من نفاده). صيانة أخرى: يوميًا (10 دقائق) — فحص بصري لموجهات الأسلاك، تنظيف شاشة HMI، التحقق من ضغط نظام الهواء المضغوط. أسبوعيًا (30 دقيقة) — التحقق من حدة شفرة القطع، فحص أسطح قوالب الالتواء بحثًا عن التآكل، التحقق من توصيلات كابلات محرك السيرفو. شهريًا (ساعتان) — استبدال عنصر فلتر التشحيم التلقائي، التحقق من عزم دوران جميع أطراف التوصيل الكهربائية، معايرة خلايا تحميل شد السلك باستخدام مقياس زنبركي مرجعي. سنويًا (يوم واحد من وقت التوقف المجدول) — استبدال أحزمة التوقيت، فحص خلوص المحامل الرئيسية، فحص تشخيصي كامل لـ PLC، استبدال زيت علبة التروس (PAO اصطناعي، 15 لترًا). وقت التوقف غير المخطط له المتوقع مع الصيانة المناسبة: <5 ساعات لكل 1000 ساعة تشغيل. تم تصميم GW-LN430 لـ 6000-8000 ساعة تشغيل بين فترات الخدمة الرئيسية.
نعم — هذا هو أحد التطبيقات الأساسية. مراتب الجابيون (سمك 0.17-0.50 متر * عرض 2.0-4.0 متر * طول 3.0-6.0 متر) لحماية قاع النهر من التآكل يتم إنتاجها عادةً كشبكة ملفوفة بدلاً من ألواح مقطوعة. بكرة الالتقاط الاختيارية التي تعمل بالطاقة لـ GW-LN430 (2800 دولار أمريكي) تلف الشبكة المستمرة على أسطوانة بقطر 1.5 متر لنقلها إلى موقع المشروع، حيث يتم قطعها حسب الطول أثناء التركيب. هذا النهج الملفوف يلغي تمامًا وصلات الألواح في اتجاه عرض المرتبة. بالنسبة لألواح المراتب ذات الطول الثابت، تنتج مقصات القطع المدمجة قطعًا نظيفة ومربعة عبر عرض 4300 مم بالكامل عند فواصل مبرمجة.
